BESS 관제시스템
BESS 통합관리를 위한 Cloud 기반 관제 시스템
BESS는 Battery Energy Storage System의 약자로, 전기에너지를 저장하고 필요 시 안정적으로 공급할 수 있도록 구성된 에너지저장시스템입니다.
- PMU(Power station Management Unit)를 통해 현장 BESS 설비를 통합적으로 제어하고 감시할 수 있습니다.
- Cloud 기술을 융합하여 데이터 기반 운영, 모니터링, 분석이 가능한 차세대 에너지 관리 플랫폼을 구현합니다.
- 산재된 발전 설비 데이터를 PMU로 단일화하여 관리
- 통신사 전용망 기반의 무중단 데이터 전송 체계
- Cloud 기반 분석을 통한 발전 효율 최적화 및 유지보수 비용 절감

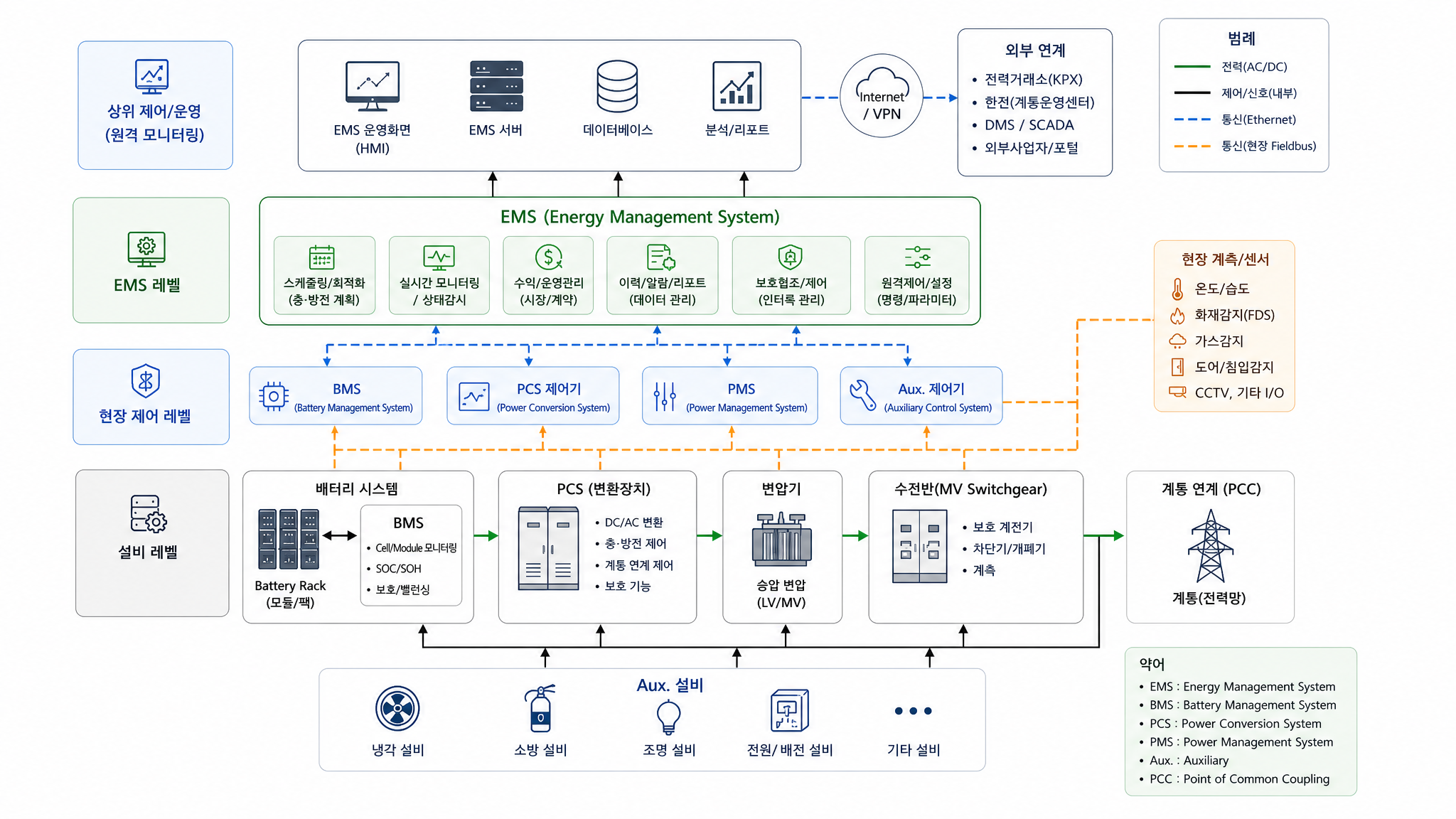

BESS 변전소 계통도
BESS는 Battery Energy Storage System의 약자로, 전기에너지를 저장하고 필요 시 안정적으로 공급할 수 있도록 구성된 에너지저장시스템입니다. BESS 변전소는 배터리 시스템과 전력계통을 연결하는 핵심 인프라로서 저장, 변환, 보호, 감시, 제어 기능을 통합적으로 수행합니다.
- 배터리 시스템, PCS, 변압기, 수전반, 계통 연계 설비를 하나의 전력 흐름으로 연결하여 안정적인 에너지 저장 및 공급 체계를 구성합니다.
- EMS, BMS, PMS, 현장 제어기와 같은 운영 계층을 통해 실시간 모니터링, 충·방전 제어, 상태 진단, 원격 운영이 가능합니다.
안정성
배터리 보호, 계통 보호, 인터록 제어, 수전반 보호계전 체계를 통해 전력 설비를 안정적으로 운영할 수 있으며, 이상 상태 발생 시 신속한 차단 및 대응이 가능합니다.
연계성
EMS와 현장 제어 계층, 센서 및 설비 계층이 유기적으로 연결되어 데이터 수집부터 제어 명령 전달, 상태 분석, 외부 시스템 연계까지 통합된 운영 환경을 제공합니다.
운영 효율성
충·방전 계획, 실시간 모니터링, 이력 관리, 유지보수 지원 기능을 통해 설비 가동 효율을 높이고 운영 비용을 절감할 수 있는 기반을 제공합니다.
주요 구성 요소
BESS 변전소는 전력 저장 설비와 전력변환 설비, 계통 연계 설비, 제어 및 감시 시스템으로 구성됩니다. 각 구성 요소는 개별 장치로 동작하는 것이 아니라 상호 연동되며, 전력 흐름과 제어 흐름을 동시에 형성합니다.
배터리 랙과 모듈/팩으로 구성되며, 전기에너지를 저장하고 충·방전 운전의 기반이 되는 핵심 설비입니다.
전압, 전류, 온도, SOC/SOH 상태를 감시하고 보호 및 밸런싱 기능을 수행하여 배터리 안전성과 수명을 관리합니다.
배터리의 직류 전력을 교류 전력으로 변환하거나 반대로 변환하며, 충·방전 제어와 계통 연계 제어를 담당합니다.
전압을 계통 조건에 맞게 승압 또는 강압하고, 차단기·개폐기·보호계전기를 통해 보호 및 배전 기능을 수행합니다.
운영 스케줄링, 실시간 상태 감시, 원격 명령, 알람, 이력 데이터 관리 등 상위 운영 기능을 담당합니다.
온도·습도, 화재감지, 가스감지, 도어 감지, CCTV, 냉각, 소방, UPS 등으로 구성되어 현장 안전과 연속 운전을 지원합니다.
전력 흐름
BESS 변전소의 전력은 저장된 배터리 에너지에서 시작하여 전력변환과 계통 연계를 거쳐 전력망으로 전달됩니다. 이 과정에서 각 단계는 보호와 제어 로직에 의해 안정적으로 관리됩니다.
(전력변환장치)
(MV Switchgear)
(PCC / 전력망)
전력 흐름과 함께 제어 신호 및 통신 데이터는 EMS, BMS, PMS, 센서, 현장 제어기 간에 별도 네트워크로 연동되어 운영 상태를 실시간으로 반영합니다.
제어 및 통신 체계
상위 운영 시스템은 EMS를 중심으로 동작하며, 현장 제어 레벨의 BMS, PCS 제어기, PMS, Aux. 제어기와 연동하여 설비 상태를 수집하고 제어 명령을 전달합니다. Ethernet 기반 통신은 상위 시스템과 제어 계층 간의 데이터 교환을 담당하고, 현장 Fieldbus는 센서 및 현장 설비와의 인터페이스를 구성하여 보다 정밀한 계측과 설비 제어를 지원합니다.
구성도
PMU 장비 구성
PMU는 현장 BESS 설비와 상위 운영 시스템을 연결하는 핵심 연계 장비로, BMS 및 PMS로부터 수집한 데이터를 기반으로 통합 모니터링, 상태 감시, 원격 연계 및 운영 효율화를 지원합니다.
- PMU는 현장 설비 데이터를 통합 수집하고 상위 시스템 또는 Cloud 기반 플랫폼으로 안정적으로 전달하는 핵심 인터페이스 장비입니다.
- BMS, PMS 등 주요 제어 계층과 연동하여 데이터 흐름을 단순화하고, Web 및 Mobile 환경에서의 원격 모니터링 기반을 제공합니다.
연계성
현장 제어 장비와 상위 운영 플랫폼 사이에서 다양한 데이터를 유연하게 연계하며, 통합 관제 체계 구성을 위한 중심 연결 장치 역할을 수행합니다.
확장성
현장 네트워크 구조와 운영 환경에 맞추어 다양한 인터페이스 확장이 가능하며, 설비 추가 및 시스템 연동 변화에도 유연하게 대응할 수 있습니다.
운영 효율성
현장 데이터를 일원화하여 관리함으로써 유지보수, 상태 분석, 원격 감시 및 장애 대응 효율을 높이는 기반을 제공합니다.
장비 개요
PMU는 BESS 현장에 설치되는 On-Premise 장비로서, BMS와 PMS를 비롯한 제어 계층과의 통신을 통해 주요 운전 데이터를 수집하고, 이를 상위 EMS 또는 Cloud 기반 관제 환경과 연계하는 역할을 수행합니다. 또한 현장 네트워크의 안정적인 데이터 흐름을 지원하여 설비 상태 모니터링과 원격 운영 체계 구축에 활용됩니다.
장비 이미지
주요 특징
BMS, PMS 등 주요 시스템과의 통신을 통해 현장 운전 데이터를 수집하고 상위 플랫폼과의 연계를 지원합니다.
Ethernet 기반 연결과 시리얼 기반 신호 연계를 함께 지원하여 다양한 현장 구성에 유연하게 적용할 수 있습니다.
수집된 데이터를 Cloud 및 관제 시스템과 연계함으로써 Web/Mobile 환경에서의 실시간 모니터링 기반을 제공합니다.
BESS 현장 환경을 고려한 실용적인 포트 구성과 인터페이스 구조를 통해 안정적인 운용과 유지보수를 지원합니다.

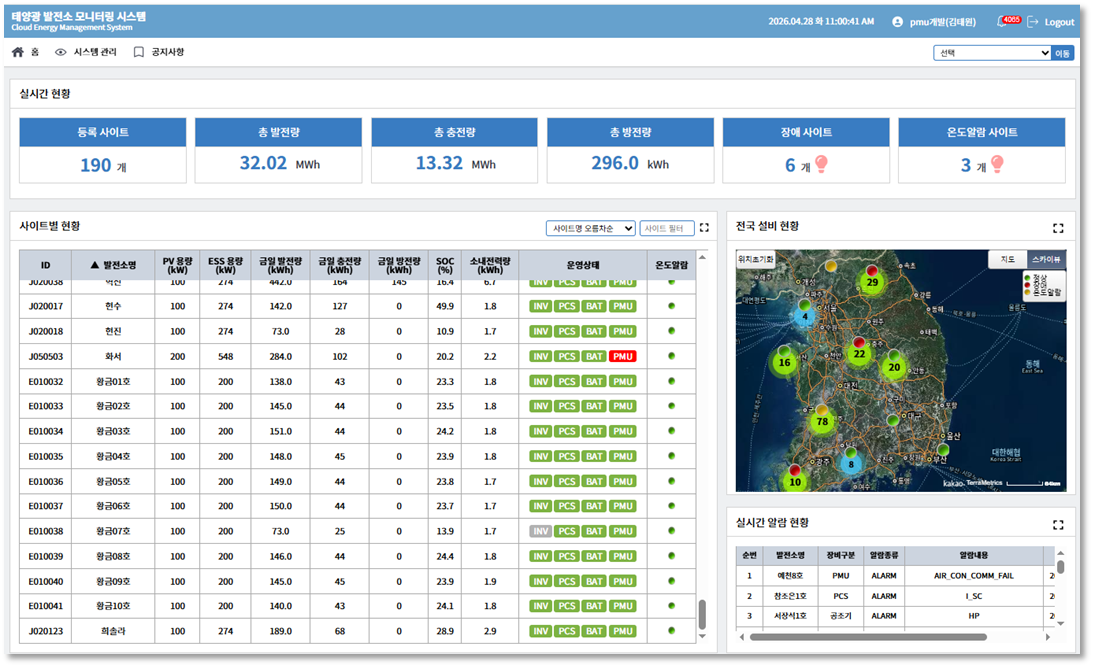

BESS 통합 모니터링 메인 화면
BESS 통합 모니터링 메인 화면은 전국 사이트 현황, 실시간 운전 데이터, 설비 상태, 알람 정보를 하나의 대시보드에서 통합적으로 확인할 수 있도록 구성된 운영 화면입니다. 운영자는 직관적인 화면 구성을 통해 사이트별 상태를 빠르게 파악하고 실시간 대응 체계를 구축할 수 있습니다.
- 등록 사이트 수, 총 발전량, 충전량, 방전량, 장애 사이트, 온도 알람 현황 등 핵심 지표를 상단에서 즉시 확인할 수 있습니다.
- 사이트별 상세 현황, 전국 설비 분포 지도, 실시간 알람 목록을 하나의 화면에서 통합 제공하여 운영 효율과 대응 속도를 높입니다.
메인 대시보드 화면
주요 기능
메인 화면은 운영자가 전체 사이트와 개별 설비 상태를 동시에 파악할 수 있도록 설계된 통합 대시보드입니다. 상단의 핵심 KPI 영역을 통해 현재 운전 상황을 빠르게 인지할 수 있으며, 사이트별 현황 테이블과 지도 기반 시각화, 실시간 알람 목록을 결합하여 운영 정보의 가시성과 활용성을 높입니다.
전체 사이트 수와 운영 상태, 총 발전량, 총 충전량, 총 방전량, 장애 및 알람 현황을 통합적으로 확인할 수 있습니다.
사이트 목록 내 장치별 용량, 일일 운전 데이터, SOC, 상태 정보 등을 한 화면에서 확인하고 비교할 수 있습니다.
지도 기반 화면을 통해 전국 권역별 사이트 수와 운영 상태를 직관적으로 파악할 수 있어 광역 단위 관제에 효과적입니다.
각 발전소의 알람 발생 장비와 내용을 즉시 확인할 수 있어 장애 대응과 운영 리스크 관리에 유용합니다.
주요 분석기능
운영 데이터 분석, 이력 조회, 상태 정보 확인, 운전 설정 기능을 통합 제공하여 BESS 사이트의 실시간 운영 관리와 사후 분석, 설정 기반 제어 업무를 효율적으로 지원합니다.
- 발전량, 온도, 장비 상태를 기간별로 분석하고 필요한 데이터를 추출할 수 있어 운영 현황을 다각도로 확인할 수 있습니다.
- 운행이력, 알람이력, 변경이력 조회 기능과 함께 사이트 정보, 상태 정보, 충·방전 설정 기능까지 통합적으로 제공합니다.
분석 및 이력 조회
기간별 데이터 분석과 이력 조회 기능을 통해 사이트 운영 상태를 과거부터 현재까지 연속적으로 확인할 수 있으며, 알람 및 설정 변경 내역까지 함께 추적하여 보다 정밀한 운영 분석이 가능합니다.
조회 기간(일/월/년)별 발전량과 충·방전량을 시간별, 일별, 월별, 연별 기준으로 상세하게 분석할 수 있습니다.
사이트의 온도 변화를 기간별로 조회하고 필요 시 데이터를 추출하여 환경 상태 변화를 확인할 수 있습니다.
매분 단위 데이터와 알람 발생 시점의 장비 상태를 조회할 수 있으며 BAT, INV, PCS, PMU 등 장비별 자료 추출이 가능합니다.
사이트 운영 이력을 기간별로 조회하여 실제 운전 흐름과 운영 패턴을 확인할 수 있습니다.
사이트의 알람 발생 이력을 기간별로 확인하여 장애 분석 및 대응 이력 관리에 활용할 수 있습니다.
운영 설정의 변경 내역을 기간별로 조회하여 설정 이력과 운영 변경사항을 추적할 수 있습니다.
사이트 및 상태 정보
사이트의 기본 정보와 장비 상태를 통합적으로 확인하여 현재 운영 환경과 설비 상태를 빠르게 파악할 수 있습니다.
각 장치의 용량, 계통 및 계약전력, 권장 DOD 등 운영에 필요한 기본 정보를 조회할 수 있습니다.
PCS와 BAT의 운용 상태, 알람 상태, 충·방전 상태 및 충·방전 값을 확인할 수 있습니다.
운전 방식, 매뉴얼 충·방전 지령, 운전명령, RESET 등 주요 운전 제어 기능을 수행할 수 있습니다.
설정 기능
공조기, 충전/방전 기준, 알람 임계값, 비상정지 환경 등 주요 운영 조건을 설정할 수 있어 사이트별 운영 전략과 보호 조건을 세밀하게 관리할 수 있습니다.
공조기 운전 명령, 운전 상태, 온도 및 습도 관련 설정을 지원합니다.
충전기준, 충전시간, 계약전력, 명령주기, 상한값 등 충전 관련 조건을 설정할 수 있습니다.
방전시간(3구간), 방전량, SOC 기준 및 SOC 운영 범위를 설정하여 방전 전략을 관리할 수 있습니다.
배터리 셀/실 온도와 PCS 온도 기준을 설정하여 알람 발생 조건을 관리할 수 있습니다.
ESS 정지를 위한 배터리 셀/실 온도, PCS 온도, 셀전압 기준을 설정할 수 있습니다.
구축실적
다양한 규모의 BESS 구축 경험을 바탕으로 현장 환경에 최적화된 ESS 설비, PCS, 부대설비 및 운영 인프라를 안정적으로 구축하고 있습니다. 축적된 구축 실적은 설계, 시공, 연계, 운영 대응까지 아우르는 현장 중심의 수행 역량을 보여줍니다.
- 대형·중형·소형 규모의 ESS 발전소 구축 실적을 바탕으로 다양한 현장 조건에 대응 가능한 구축 경험을 보유하고 있습니다.
- 컨테이너형, 가건물형 등 설치 환경에 맞춘 설비 구성을 통해 BESS 시스템의 안정성과 운영 효율을 함께 확보합니다.
ESS 구축 현황
EMS 기준 구축 실적은 대형, 중형, 소형 프로젝트로 구성되며 누적 용량과 발전소 수 기준으로 안정적인 수행 이력을 확보하고 있습니다. 프로젝트 규모에 따라 최적의 설비 구성과 운영 체계를 적용하여 현장별 요구사항에 대응합니다.
대형
117MW
21개 발전소 · 1MW 이상
중형
6.6MW
11개 발전소 · 500kW 이상
소형
43MW
170개 발전소 · 500kW 이하
누적 구축 실적
170.5MW
총 202개 발전소

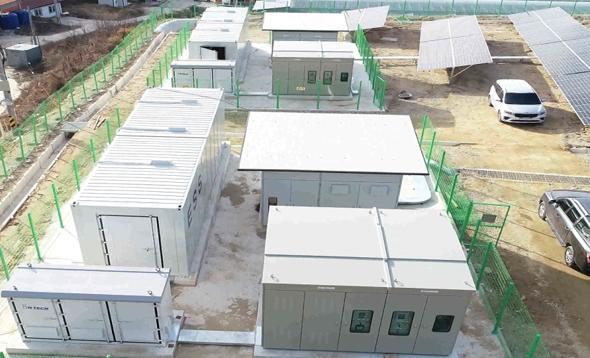

현장 구축 사례

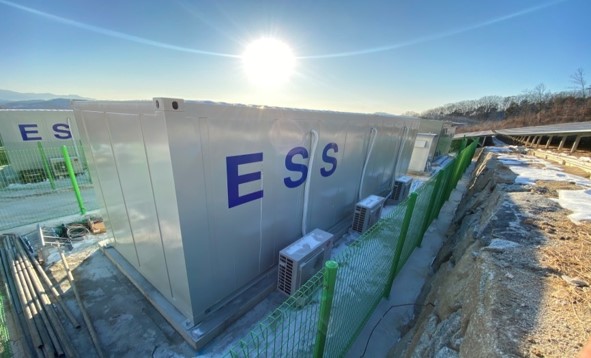

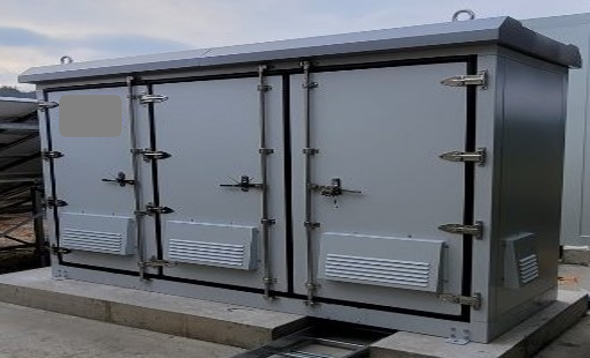

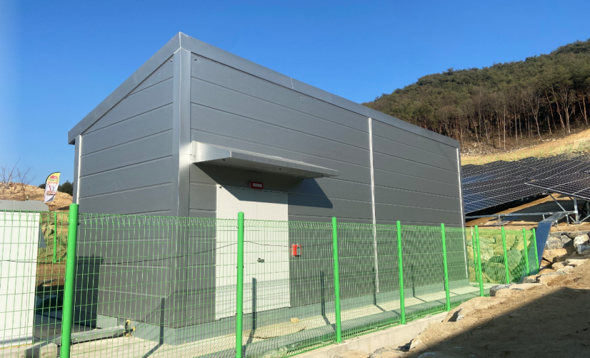

현장 여건과 설비 용량에 따라 컨테이너형 ESS, PCS 설비, 가건물형 설치, 부대설비 배치 등 다양한 형태로 구축되며, 실사용 환경을 고려한 배치와 운영 편의성을 함께 반영하고 있습니다.
